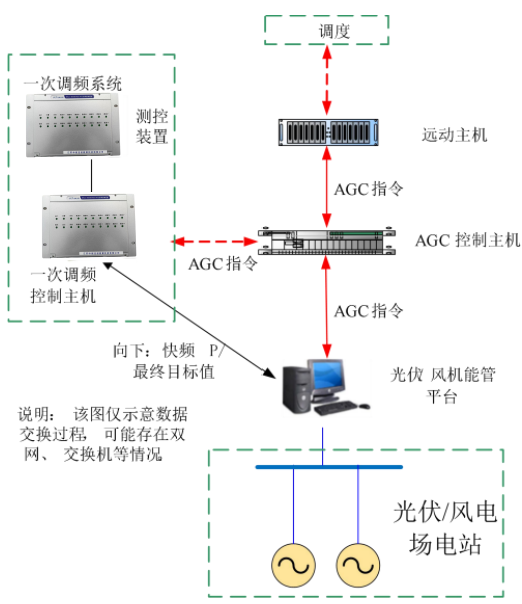

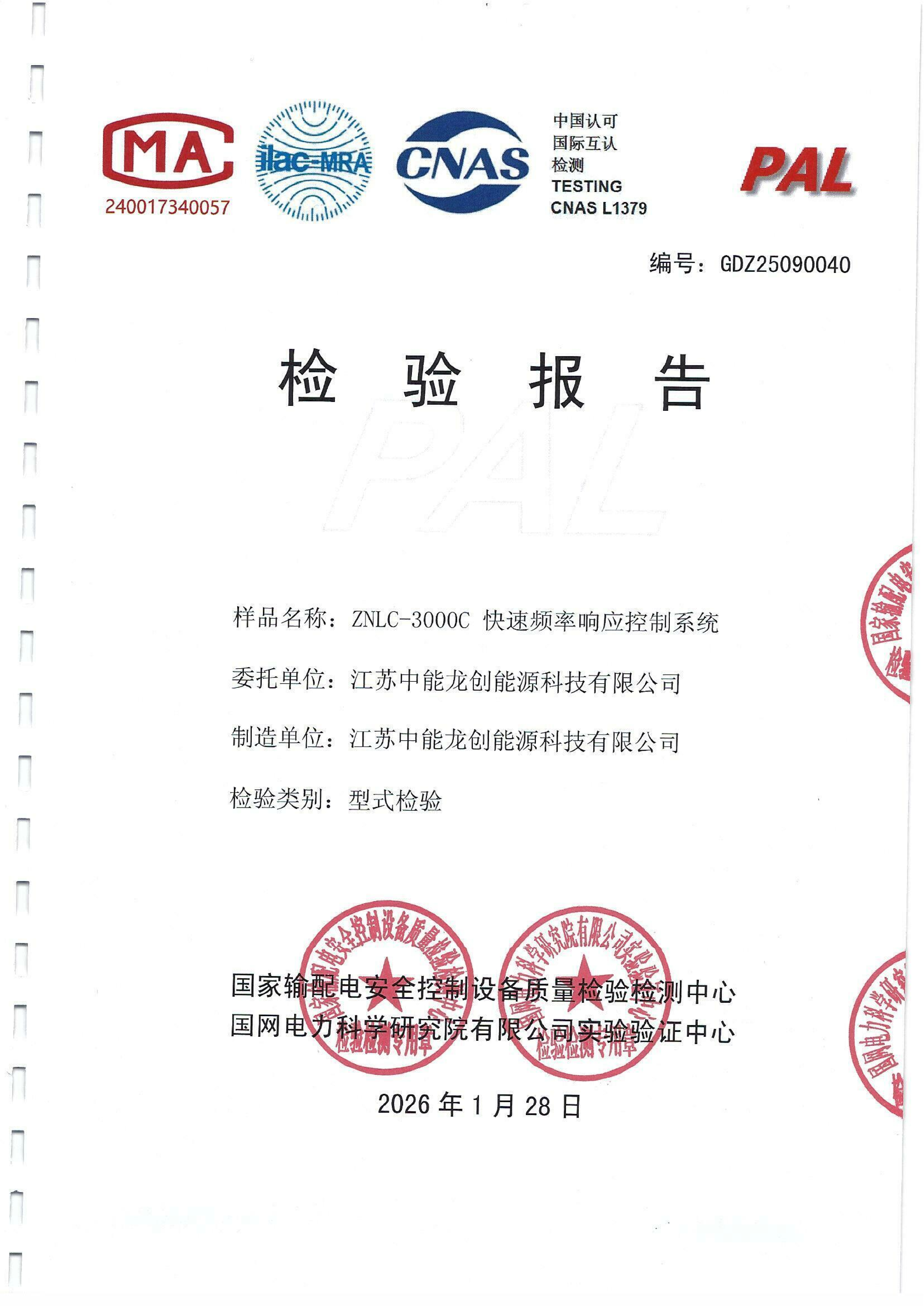

ZNLC-3000C快速频率响应控制系统主要由高精度测控装置、一次调频控制主机（ZNLC-3001综合控制单元）和ZNLC-3000C-F维护工作站组成。其中，高精度测控装置负责新能源电站并网点电压信号的采集、频率计算以及通讯上送，一次调 频控制主机完成通信和数据采集、信息上传、一次调频功能，ZNLC-3000C-F维护工作站通过局域网与一次调频控制主机连接，提供系统监控和维护功能。该装置通过国网电力科学研究院型式试验检测认证。
1、测量并网点的频率和当前功率值，按照电网要求的有功功率-频率下垂曲线，判断是否进入一次调频动作状态。如果一次调频动作，计算出一次调频的有功调整量，并把调节指令下发到逆变器/风机执行，调节新能源场站的有功功率输出值，实现一次调频功能。
2、新能源厂站一次调频功能与AGC控制相协调，二者满足电网规定的闭锁/叠加逻辑。新能源厂站的有功功率控制目标应为AGC指令值和一次调频调节量的代数和，当电网频率超出50±0.1Hz时，一次调频功能应闭锁AGC反向调节指令，并给出闭锁信号。
3、一次调频功能具备一次调频、一次调频功率上调节、一次调频功率下调节分别投退功能。
4、一次调频功能具备一次调频投退状态信号和一次调频动作状态信号，并将此信号上传至监控系统。
5、能够与升压站监控系统、光伏逆变器/风机监控系统、无功补偿监控系统和调度主站系统通信，支持多种通信方式，包括专线通信方式和网络通信方式，支持IEC 60870-5-104、IEC 61850、Modbus等通讯协议。
技术参数：
1.采用 Linux 安全操作系统；
2.工作范围温度：-20°C ~ +55°C
3.额定电压：DC110V、DC220V、AC220V。
4.通讯接口参数：支持 EIA-485 接口，以太网口，对时接口;
5.内存 4GB；
6. 存储空间≥128GB；
7. 每个通道 SOE 缓存条数≥8000 条；
8. 远方遥控的报文记录条数≥1000 条；
9. 运行日志、操作日志与维护日志各记录条数≥10000 条；
10. IRIG-B 同步对时精度≤1ms，SNTP 同步对时精度≤100 ms；
11. 在没有外部时钟源校正时，24 小时守时误差应不超过 1s；
12.整机功耗≤50W；
13.平均故障间隔时间（MTBF） ≥ 30000h。
